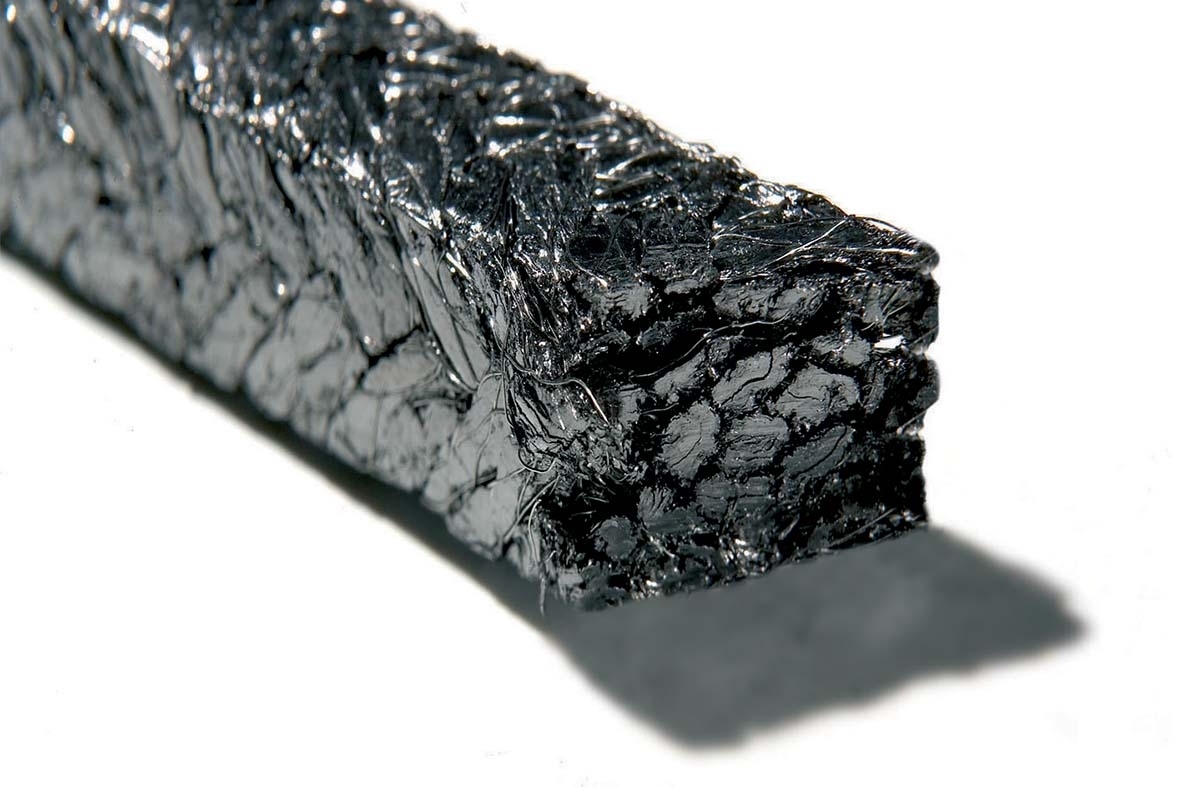

Tresse KEMPCHEN® K100

Description

- Garniture de presse-étoupe fabriquée à partir de bandes de graphite expansé souple, chimiquement pur à 99,85%, suivant une technique de tressage spéciale
- Sans aucune imprégnation et renforcée de fils métalliques en acier inoxydable pour hautes températures
- Excellente durée de vie en étanchéité d’arbres coulissants en présence de vapeur haute pression
- Combinaison de bandes de graphite et de fils d’acier inoxydable
- Haut pouvoir de résistance à l’extrusion et une très bonne régularité de densité
- Installation facile et larges tolérances de fabrication

Fiche technique

Elle donne aussi de très bons résultats dans le cas de montages mixtes comme bague anti-extrusion. Le choix des matières utilisées pour la confection de cette garniture lui permet une excellente stabilité volumétrique à haute température. De ce fait, elle n’est pas comparable avec les autres types de garnitures conventionnelles en graphite.

Composition :
Tressage de bandes de graphite souple, chimiquement pur à 99,85%, renforcé avec des fils d’acier inoxydable résistant aux hautes températures, sans lubrifiant.

Domaines d'applications :
- Garnitures de presse-étoupe de vannes

Matière

Graphite

Température min (°C)

-200

Température max (°C)

+650

Pression de service (bar)

500

Vitesse maximale alternative (m/s)

Vitesse maximale rotative (m/s)

- Oxygène : BAM

Brochure tresses

Téléchargement (2.12M)

Tableau d'utilisation tresses

Téléchargement (124.64k)

Détails

Caractéristiques techniques

Matière

Graphite

Température min (°C)

-200

Température max (°C)

+650

Pression de service (bar)

500

Vitesse maximale alternative (m/s)

Vitesse maximale rotative (m/s)

Homologations

- Oxygène : BAM

Documents

Brochure tresses

Téléchargement (2.12M)

Tableau d'utilisation tresses

Téléchargement (124.64k)
