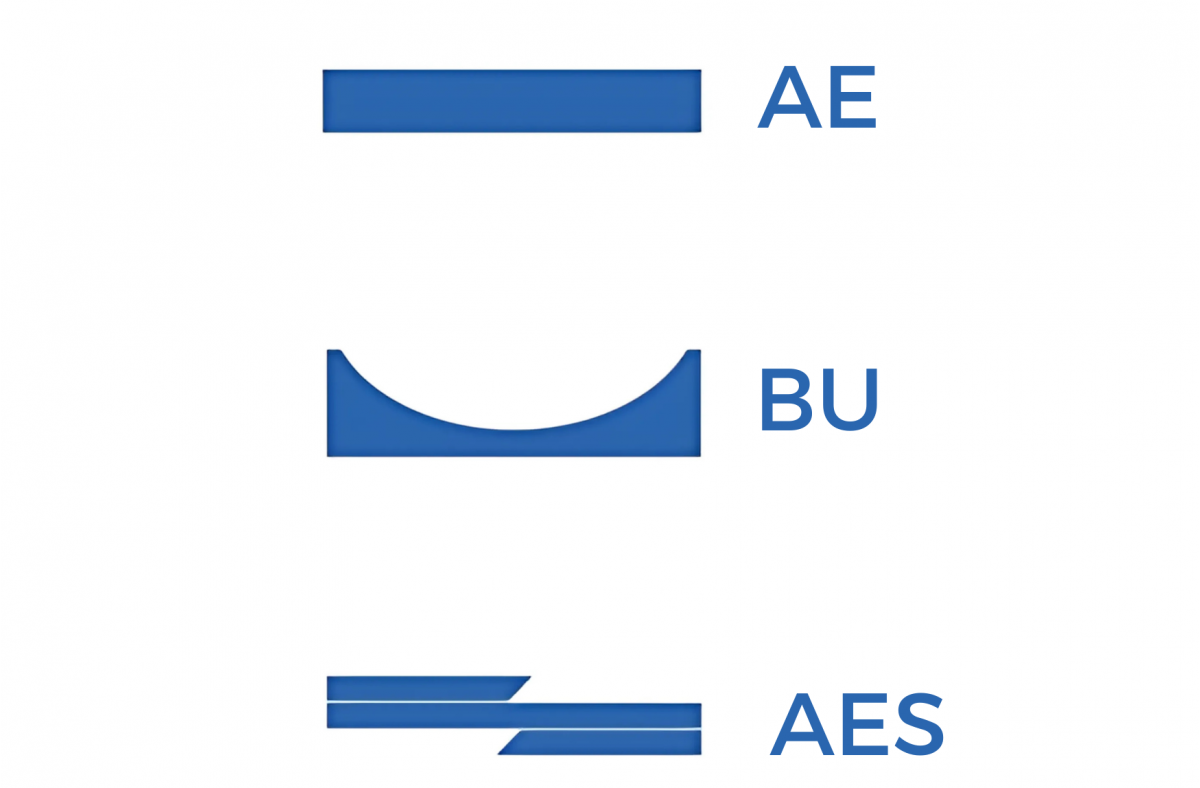

Bague anti extrusion - schéma des 3 formes différentes : plate, concave et spiralée

3 formes de bague : plate, concave et spiralée

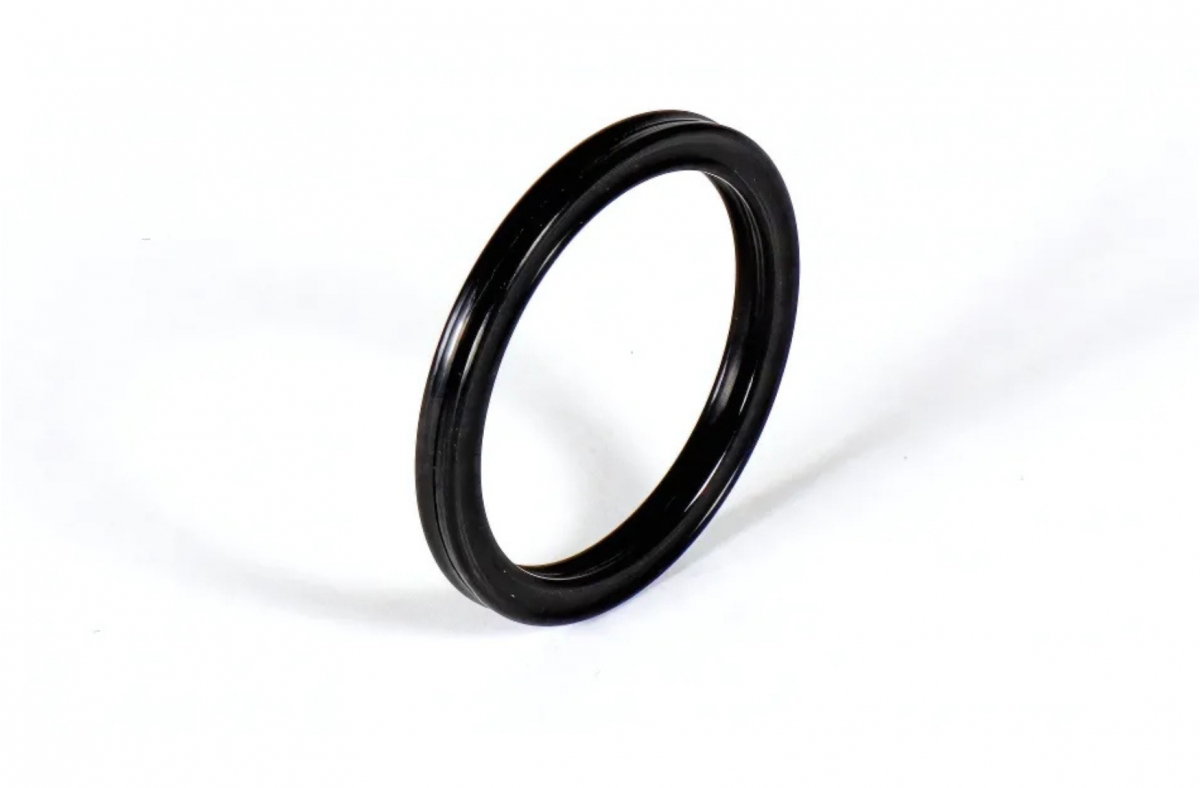

Bague anti-extrusion

Description

La bague anti-extrusion est conçue pour prévenir l'extrusion des joints, notamment des joints toriques.

Il existe trois types de bagues anti-extrusion :

la bague anti-extrusion plate présente un avantage économique grâce à sa forme simple
la bague anti-extrusion concave se maintient très bien dans son logement car elle épouse la forme du joint qu'elle accompagne
la bague anti-extrusion spiralée présente un avantage au moment du montage

Fiche technique

Détails
Caractéristiques techniques

Fonctionnement

La bague anti-extrusion est conçue pour prévenir l'extrusion des joints, en particulier des joints toriques, dans leur logement.

Cependant, la bague anti-extrusion n'est pas la seule solution pour prévenir l'extrusion. Si la pression n'excède pas 50 bar, il est possible d'utiliser un élastomère de dureté supérieure, par exemple en choisissant une dureté de 90 shore à la place de 70 shore.

Types de bagues anti-extrusion

Il existe trois types de bague anti-extrusion :

Plate : présente un avantage économique grâce à sa forme simple. Elle peut être fendue ou non fendue (30°, 45°)
Concave : se maintient très bien dans son logement car elle épouse la forme du joint qu’elle accompagne. Cette forme de bague anti-extrusion peut toutefois s'installer avec un joint quadrilobe. Elle peut être fendue ou non fendue ( 30°,45°)
Spiralée : présente un avantage au moment du montage. Il suffit d’appliquer une pression sur l’extérieur de la BAE pour réduire son diamètre et ensuite de relâcher pour qu’elle s’adapte aux dimensions de son logement

Dimensions

La dimension de la gorge recommandée varie entre Ø 1mm et Ø 17mm.

Matière

NBR, POM, PTFE, PU

Détails

Fonctionnement

La bague anti-extrusion est conçue pour prévenir l'extrusion des joints, en particulier des joints toriques, dans leur logement.

Types de bagues anti-extrusion

Il existe trois types de bague anti-extrusion :

Plate : présente un avantage économique grâce à sa forme simple. Elle peut être fendue ou non fendue (30°, 45°)
Concave : se maintient très bien dans son logement car elle épouse la forme du joint qu’elle accompagne. Cette forme de bague anti-extrusion peut toutefois s'installer avec un joint quadrilobe. Elle peut être fendue ou non fendue ( 30°,45°)
Spiralée : présente un avantage au moment du montage. Il suffit d’appliquer une pression sur l’extérieur de la BAE pour réduire son diamètre et ensuite de relâcher pour qu’elle s’adapte aux dimensions de son logement

Dimensions

La dimension de la gorge recommandée varie entre Ø 1mm et Ø 17mm.

Caractéristiques techniques

Matière

NBR, POM, PTFE, PU
