Fonctionnement

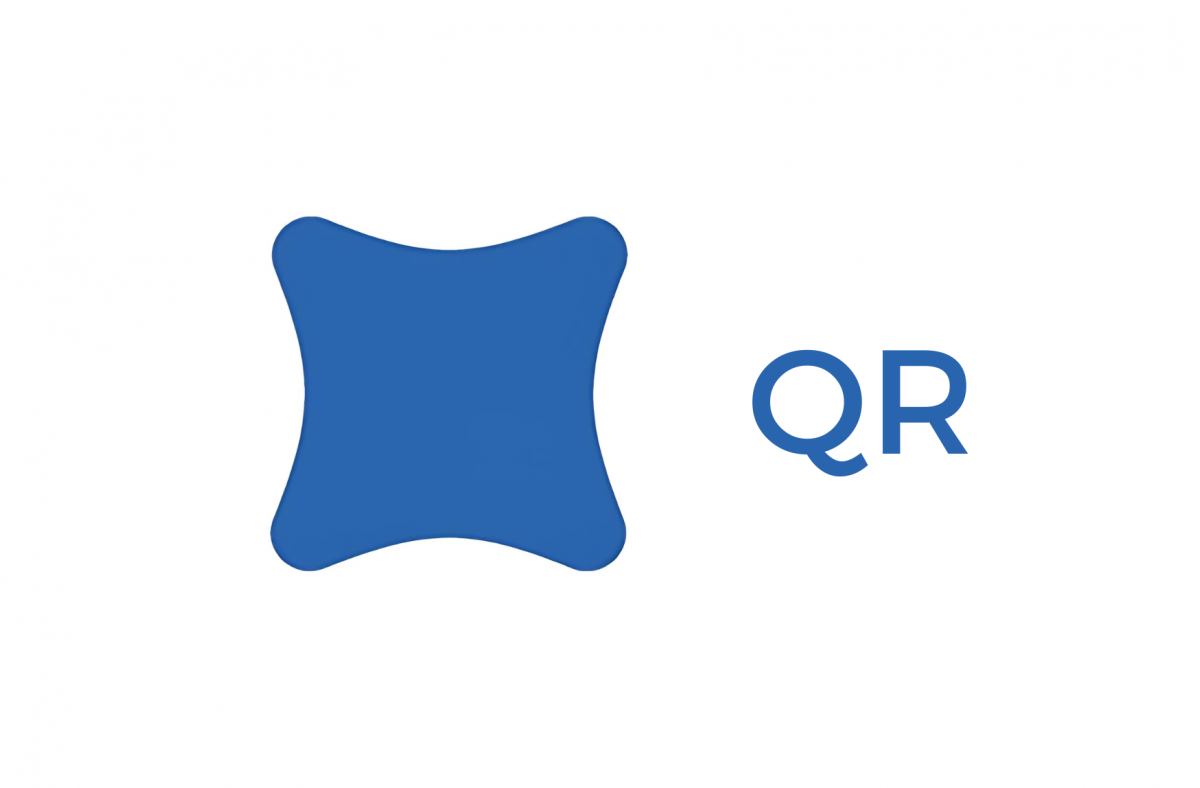

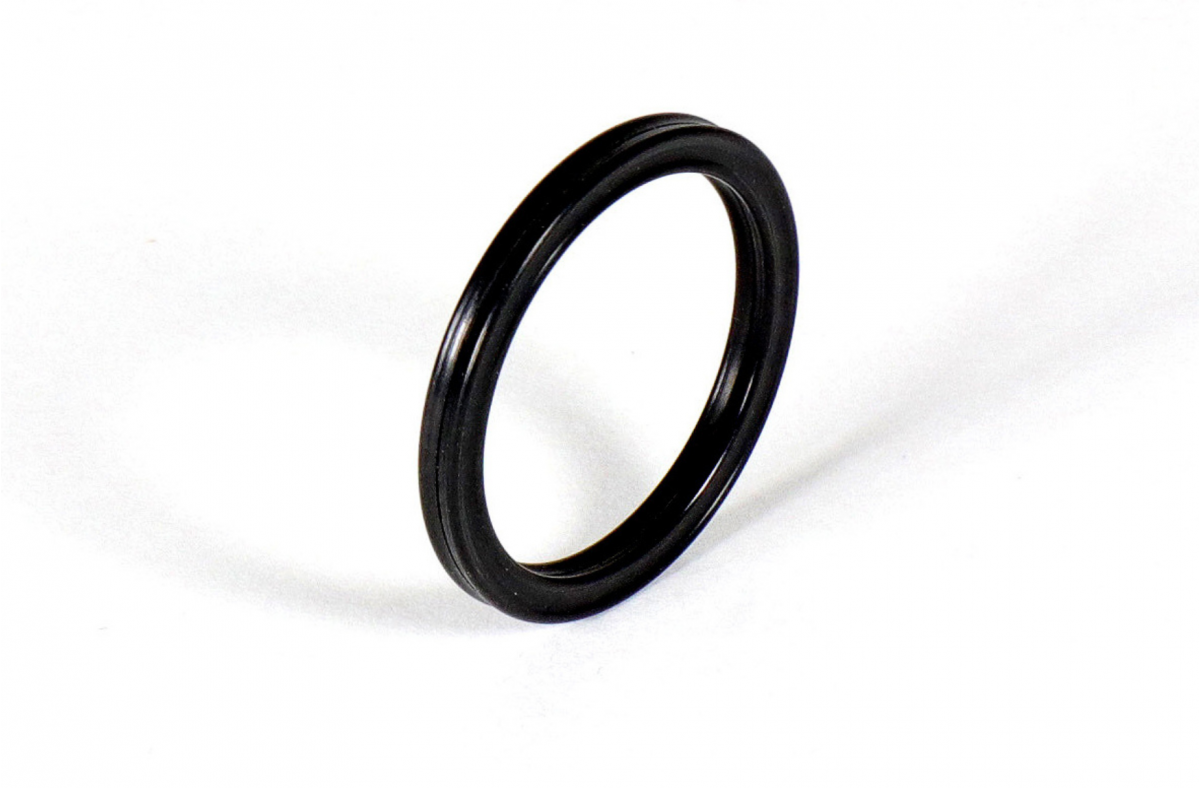

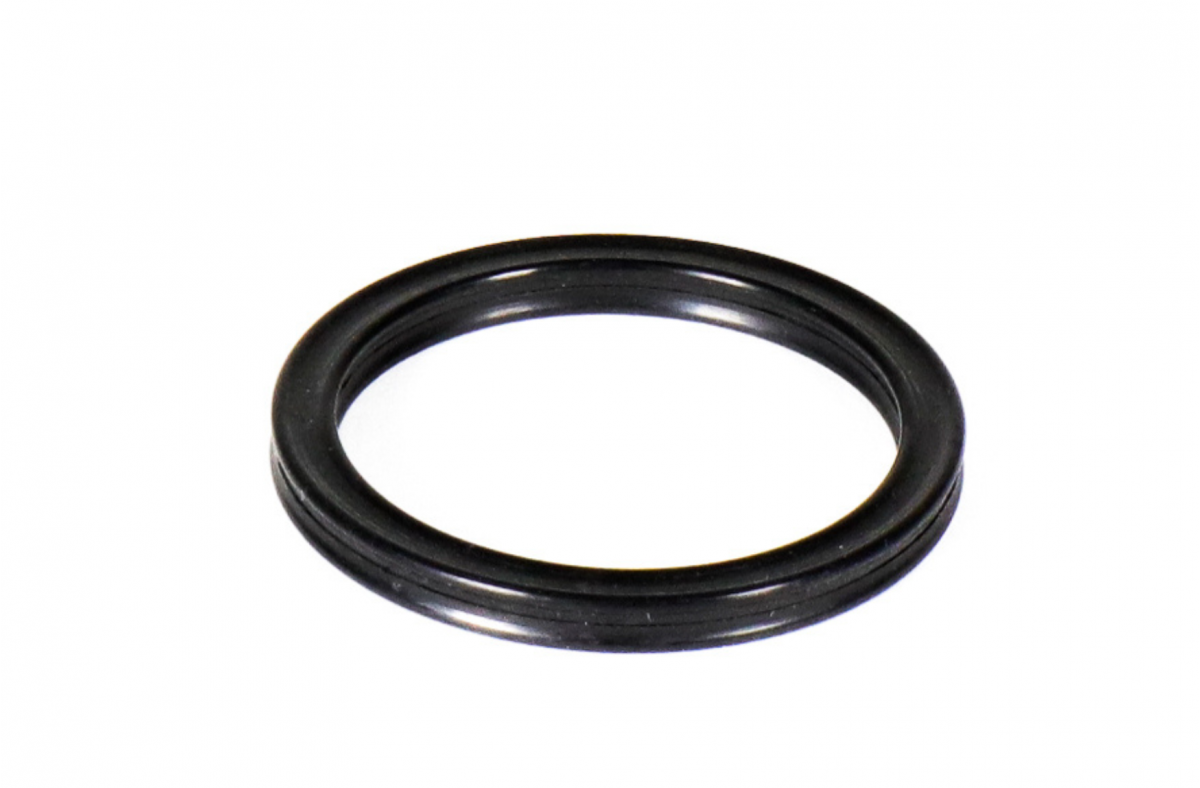

Composé de quatre lèvres, le joint quadrilobe - aussi appelé Quad-Ring®, X-ring ou JF4 - assure l'étanchéité grâce à ses multiples points de contact.
Il fonctionne de manière similaire au joint torique, étant également un joint à double effet. Adapté aux applications dynamiques, le joint quadrilobe a un coefficient de friction plus faible, en raison d'un résultat de taux de compression initiale plus faible et à sa rainure de lubrification.
Avantages
Bien qu'il soit similaire au joint torique, les avantages du joint quadrilobe résident dans les applications dynamiques :
- Il ne vrille pas dans le logement
- Réduction de l'effet stick-lip
- Taux de friction plus faible, ce qui prolonge la durée de vie
- Rainure de lubrification qui se forme dans les creux
Composition
Le joint quadrilobe peut être fabriqué dans des élastomères résistants et durables:
NBR
Bonnes propriétés mécaniques (déformation, compression, flexion), très bonne tenue aux huiles et produits pétroliers, solvants aliphatiques. Bonne tenue à l’eau jusqu’à + 70°C, aux bases fortes et aux gaz. Faible tenue aux agents atmosphériques, aux acides, aux liquides de frein.
FPM
Comportement mécanique assez bon, très bonne tenue à la chaleur, aux acides, aux huiles, gaz, aux agents atmosphériques, aux carburants, solvants aromatiques et aliphatiques. Faible tenue aux bases et aux liquides de frein, tenue au froid limitée, bonne imperméabilité.
EPDM
Bonnes propriétés mécaniques (déformation, compression, flexion), très bonne tenue à l’eau, la vapeur et aux solutions aqueuses en général. Bonne tenue aux bases fortes, cétone et aux acides dilués. Excellente tenue à l’ozone, aux intempéries, à la chaleur et au froid. Faible tenue aux huiles minérales et aux hydrocarbures
CR
Bon comportement mécanique. Bonne tenue aux graisses minérales et aux agents atmosphériques. Tenue modérée aux huiles minérales, à l’eau jusqu’à + 70°C, aux liquides de frein. Faible tenue aux carburants et à la vapeur d’eau.
Dimensions
La taille du joint quadrilobe varie selon votre besoin et la dimension de la gorge où il est destiné (normes anglo-américaine).
