Joint spiralé Spigraph®

Description

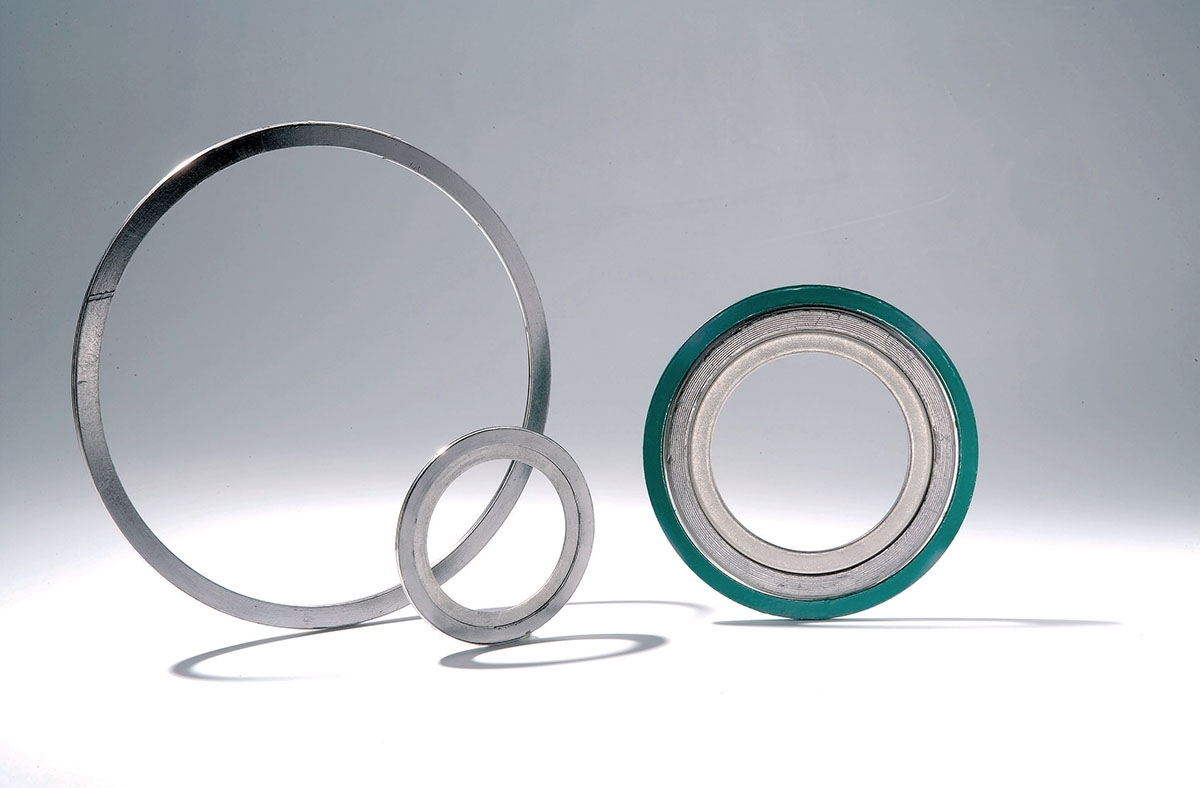

- Composés d’un feuillard métallique nervuré en forme de V enroulé en spirale et d’un garnissage intercalaire tendre en graphite ou en PTFE suivant les conditions de service
- Fabriqués soit dans les dimensions normalisées EN ou ASME, soit suivant plan
- Pour les appareils chaudronnés ou brides spéciales jusqu’à 4 000 mm de diamètre

Fiche technique

Les joints spiralés SPIGRAPH® sont destinés aux assemblages associant hautes pressions et un niveau de sécurité élevé. Ils réclament plus de serrage qu’un joint souple découpé et ne peuvent donc pas être montés sur des brides faibles. En revanche, correctement serrés, ils permettent d’atteindre de très bons niveaux d’étanchéité.

Composition et profil :
Le détail de la composition et des profils sont disponibles dans notre fiche technique téléchargeable.

Domaines d'applications :
Utilisation en joints de brides et d’appareils en raffineries, pétrochimie, centrales d’énergie, usines de traitement des déchets, chaufferie, industries agro-alimentaires, papeteries, sidérurgies, etc.

Matière

Métal

Température min (°C)

-20

Température max (°C)

+65

Pression de service (bar)

430

- Énergie : PMUC (EDF)

Détails

Caractéristiques techniques

Matière

Métal

Température min (°C)

-20

Température max (°C)

+65

Pression de service (bar)

430

Homologations

- Énergie : PMUC (EDF)

Découpe de joints sur mesure

Depuis plus de 50 ans, nous sommes spécialisés dans la découpe de pièces pour l'étanchéité industrielle. Nos ressources et solutions sur mesure permettent de produire du prototype à la grande série, du projet simple au plus complexe. Grâce à la découpe jet d'eau, cutter et laser, nous sommes en mesure de découper et usiner des matériaux délicats tels que les caoutchoucs compacts et cellulaires, les fibres, les PTFE, les Mica, les graphites.

Nos services

Préconisation, fiabilisation, relevé de côtes, supervision d’arrêts, calcul de couple de serrage, certificat de conformité

Découpe sur plan de l'unité à la série : élastomères, fibres, graphites, mica, PTFE, plastiques, acier, inox, aluminium, cuivre, composites. Fabrication de joints spiralés et striés.
