Joint spiralé KLINGER®

Description

- Composé d’un feuillard métallique nervuré en forme de V enroulé en spirale et d’un garnissage intercalaire tendre généralement en graphite mais qui peut être en PTFE ou en Mica suivant les conditions de service, enroulé entre chaque spire.
- Sous l’effet de la compression du joint, ce matériau tendre se densifie et comble les imperfections des surfaces des brides.
- Forme en V permettant de réagir comme un ressort.
- Pour la bonne tenue mécanique de l’ensemble, plusieurs spires métalliques sont enroulées puis soudées par points sur le diamètre intérieur et extérieur du joint.

Dimensions normalisées : DN de 10 à 1 000
Dimensions non-normalisées : nous consulter

Fiche technique

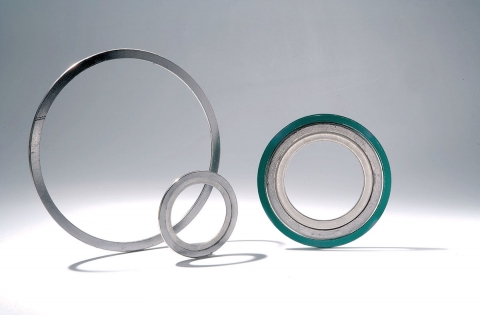

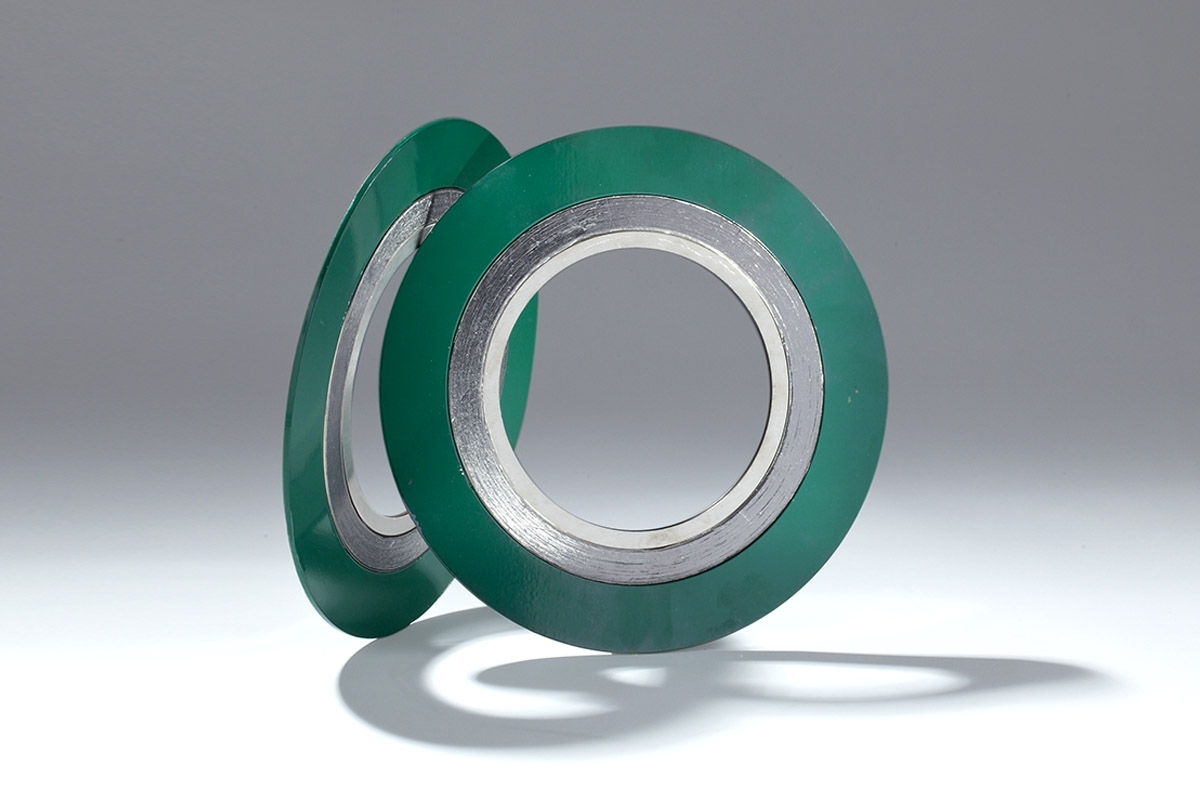

Les joints spiralés KLINGER® peuvent être sans anneau ou avec un ou deux anneaux :
- un anneau intérieur destiné à assurer la sécurité de l’enroulement
- un anneau extérieur qui assure à la fois la sécurité et le centrage du joint Les anneaux ont pour effet additionnel de limiter l’écrasement du joint.
Les joints spiralés standards type V demandent une contrainte de serrage relativement élevée pour être étanche, (70 MPa au minimum). Dans le cas d’application sur des brides faibles, fragiles avec un serrage limité, KLINGER® a développé des joints spiralés à basse pression d’assise, type LD (Low Density).

Composition et profil :
Le détail de la composition et des profils sont disponibles dans notre fiche technique téléchargeable.

Domaines d'applications :
Les joints spiralés KLINGER® sont particulièrement adaptés pour étancher les fortes pressions en liquide et en gaz. Ils assurent une sécurité accrue par rapport aux joints souples découpés et permettent d’atteindre de très bons niveaux d’étanchéité. Utilisation en joints de brides et d’appareils en raffineries, pétrochimie, centrales d’énergie, usines de traitement des déchets, chaufferie, industries agro-alimentaires, papeteries, sidérurgies, etc.

Matière

Métal

Température min (°C)

-200

Température max (°C)

+900

Pression de service (bar)

430

- Émission fugitive : TA-Luft VDI 2440
- Sécurité feu : API 6FA

Détails

Caractéristiques techniques

Matière

Métal

Température min (°C)

-200

Température max (°C)

+900

Pression de service (bar)

430

Homologations

- Émission fugitive : TA-Luft VDI 2440
- Sécurité feu : API 6FA
