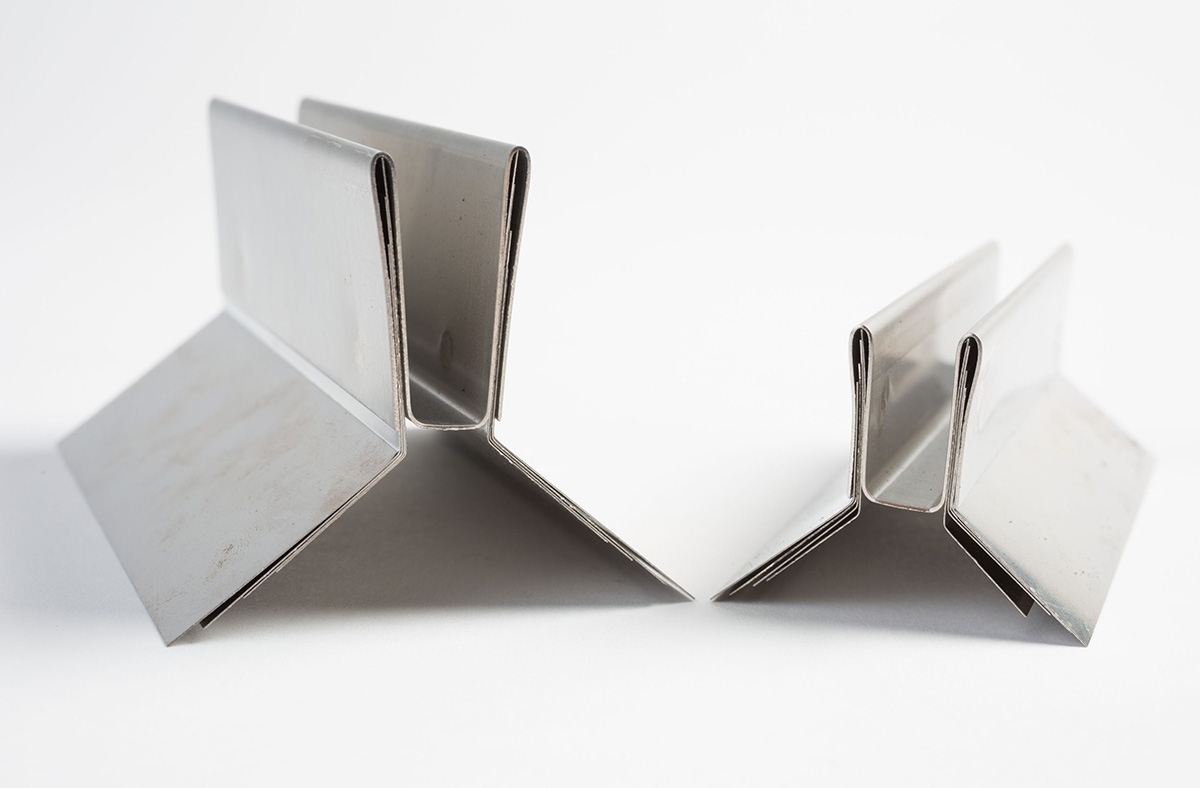

Joint profil T4 KEMPCHEN®

Description

- Assurent l’étanchéité entre les deux chambres d’un échangeur de chaleur au niveau de la plaque
- Supprime le jeu entre la plaque et la paroi de l’échangeur
- Diminution des différences de températures, causes de perte d’efficacité de l’échangeur

Fiche technique

Détails
Caractéristiques techniques

Les joints Profil T4 standards sont composés de 2 éléments :
- le support de lamelles
- l’ensemble de 2 parties de 4 lamelles
Les lamelles du Profil déflecteur T4 et le support de lamelles sont assemblés par un soudage par points et forment donc un ensemble pouvant être réalisé à la longueur désirée en fonction des capacités de l’échangeur. La partie du profil comprenant l’ensemble de lamelles est plaquée à la paroi de l’échangeur. Le support de lamelles s’encastre sur la plaque longitudinale qui sépare l’enceinte de l’échangeur en deux chambres. La présence de plaques à tubes modèle A ou B n’est pas systématique, cependant elles permettent de positionner le joint déflecteur correctement à l’intérieur de l’échangeur.

Composition :
Les joints déflecteurs Profil T4 sont entièrement métalliques et réalisés en fabrication standard en acier inoxydable 1.4571 (Inox 316 Ti ), mais d’autres matériaux résilients sont envisageables sur demande.

Matière

Métal

Température min (°C)

-270

Température max (°C)

+550

Détails

Caractéristiques techniques

Matière

Métal

Température min (°C)

-270

Température max (°C)

+550

Découpe de joints sur mesure

Depuis plus de 50 ans, nous sommes spécialisés dans la découpe de pièces pour l'étanchéité industrielle. Nos ressources et solutions sur mesure permettent de produire du prototype à la grande série, du projet simple au plus complexe. Grâce à la découpe jet d'eau, cutter et laser, nous sommes en mesure de découper et usiner des matériaux délicats tels que les caoutchoucs compacts et cellulaires, les fibres, les PTFE, les Mica, les graphites.

Nos services

Préconisation, fiabilisation, relevé de côtes, supervision d’arrêts, calcul de couple de serrage, certificat de conformité

Découpe sur plan de l'unité à la série : élastomères, fibres, graphites, mica, PTFE, plastiques, acier, inox, aluminium, cuivre, composites. Fabrication de joints spiralés et striés.
