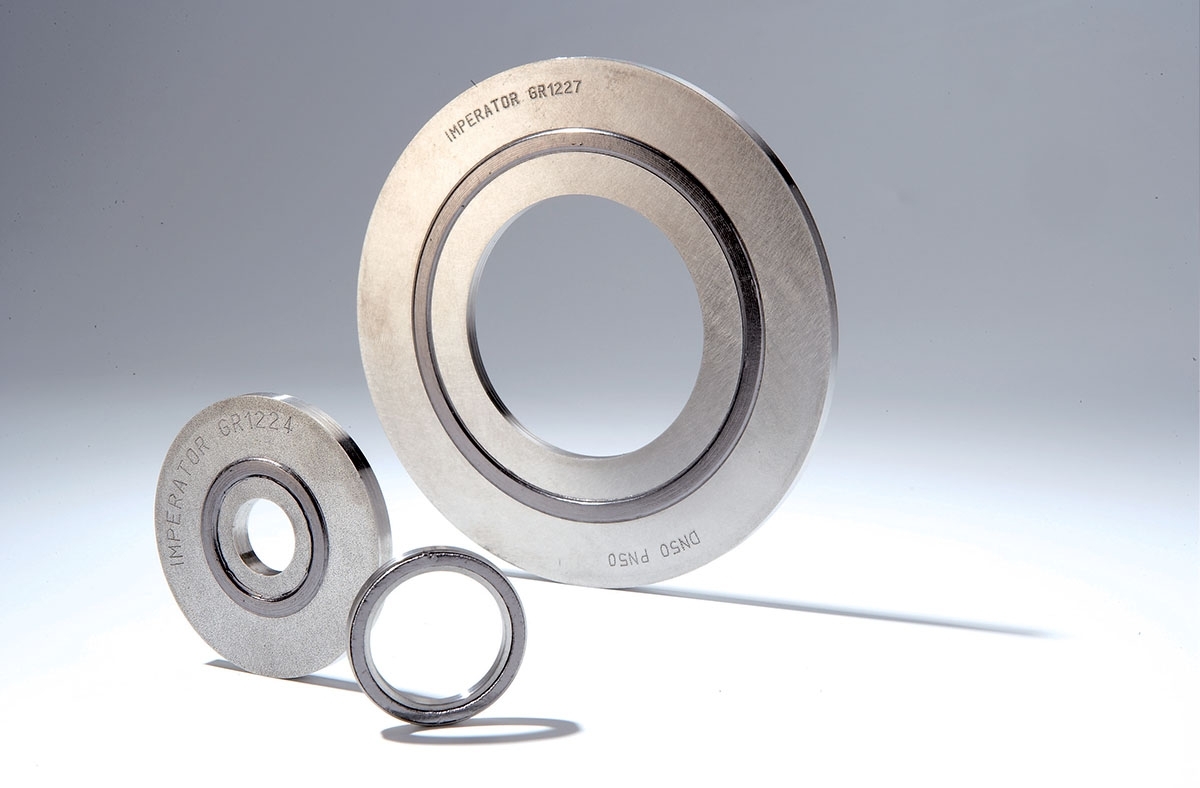

Joint Graphitor GFE®

Description

- Composés d’une âme métallique monobloc extrêmement rigide et d'un joint en feuille de graphite flexible expansé
- Les joints graphite sont enchâssés dans des gorges usinées sur chaque face du joint et assurent l’étanchéité
- L’âme métallique sert de limiteur d’écrasement à ces joints graphite

Dimensions normalisées : Tous DN et PN
Dimensions non-normalisées : toutes dimensions sur demande

Fiche technique

Grâce au contact métal/métal, la partie active du joint ne peut pas subir de surcontrainte lors des variations de pression et/ou de température.
Le profil des gorges possède un design particulier de forme trapézoïdale dont le rôle est de maintenir le joint en graphite.
Le procédé de fabrication des GRAPHITOR GFE® permet d’obtenir des joints de grandes dimensions ou de forme spéciale.
Tous les joints GRAPHITOR GFE® sont rechargeables en graphite.

Composition et profil :
Le détail de la composition et des profils sont disponibles dans notre fiche technique téléchargeable.

Domaines d'applications :
- Tous types de brides y compris brides d’appareil : Circuits difficiles, vapeur, fluides caloporteurs, fluides corrosifs et/ou dangereux nécessitant des taux de fuite réduits et/ou des temps d’intervention rapides
- Robinetterie : Liaisons corps chapeau de vanne, soupapes

Matière

Métal

Température min (°C)

-240

Température max (°C)

+650

Pression de service (bar)

500

- Énergie : PMUC (EDF)

Détails

Caractéristiques techniques

Matière

Métal

Température min (°C)

-240

Température max (°C)

+650

Pression de service (bar)

500

Homologations

- Énergie : PMUC (EDF)

Découpe de joints sur mesure

Depuis plus de 50 ans, nous sommes spécialisés dans la découpe de pièces pour l'étanchéité industrielle. Nos ressources et solutions sur mesure permettent de produire du prototype à la grande série, du projet simple au plus complexe. Grâce à la découpe jet d'eau, cutter et laser, nous sommes en mesure de découper et usiner des matériaux délicats tels que les caoutchoucs compacts et cellulaires, les fibres, les PTFE, les Mica, les graphites.

Nos services

Préconisation, fiabilisation, relevé de côtes, supervision d’arrêts, calcul de couple de serrage, certificat de conformité

Découpe sur plan de l'unité à la série : élastomères, fibres, graphites, mica, PTFE, plastiques, acier, inox, aluminium, cuivre, composites. Fabrication de joints spiralés et striés.
