Eyrgraf® MULTI-HP-AS

Description

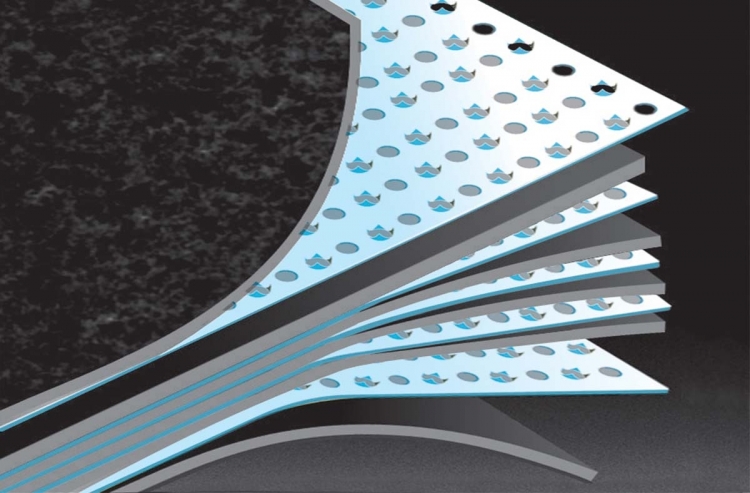

- Composé de multicouches de graphite pur (99,85 %) imprégnées et de fines feuilles d‘Inox 316 (ép. 0,05 mm) à picots spécialement étudiées formant ainsi une structure stratifiée
- Hautes performances pouvant supporter des contraintes de serrage très élevées
- Convient pour tous les process (pH 0 à 14)
- Particulièrement adapté aux process chauds (vapeur, eau surchauffée, fluides thermiques)
- Découpe facile, manipulation et montage sans difficulté

Épaisseur

Largeur

Longueur

Couleur

Fiche technique

Le joint EYRGRAF MULTI-HP-AS est composé de multicouches de graphite pur (99,85 %) imprégnées et de fines feuilles d‘Inox 316 (ép. 0,05 mm) à picots spécialement étudiées formant ainsi une structure stratifiée. C’est un produit de haute performance pouvant supporter des contraintes de serrage très élevées. Il convient pour tous les process (pH 0 à 14) et il est particulièrement adapté aux process chauds (vapeur, eau surchauffée, fluides thermiques). Le joint souple EYRGRAF MULTI-HP-AS se découpe facilement, se manipule et se monte sans difficulté.

Composition :
Graphite chimiquement pur (99,85 %) imprégné armé de feuilles d‘Inox 316 à picots de 0,05 mm (ép. 1 mm = 1 insert, ép. 1,5 mm = 2 inserts, ép. 2 mm = 3 inserts, ép. 3 mm = 5 inserts, ép. 4 mm = 7 inserts)

Domaines d'applications :
- Applications sévères
- Hautes températures
- Hautes pressions
- Conditions chimiques difficiles
- Fluides caloporteurs
- Vapeur BP/HP

Matière

Graphite

Température min (°C)

-200

Température max (°C)

+600

Pression de service (bar)

350

Compressibilité (%)

- Environnement : REACH (SVHC)

Brochure joints souples

Téléchargement (1.81M)

Détails

Caractéristiques techniques

Matière

Graphite

Température min (°C)

-200

Température max (°C)

+600

Pression de service (bar)

350

Compressibilité (%)

Homologations

- Environnement : REACH (SVHC)

Documents

Brochure joints souples

Téléchargement (1.81M)
