KLINGER® Graphite PSM-AS

Description

- Graphite expansé laminé renforcé de tôle en inox à picots
- Résiste aux contraintes mécaniques élevées des applications associant hautes températures et pressions
- Adapté en présence de vapeur d’eau, d’eau surchauffée ainsi que de fluides thermiques
- Excellente tenue aux produits chimiques, il est possible de l’utiliser sur les process chauds jusqu’à + 500/550°C
- Anti-adhérent sur les deux faces

Épaisseur

Largeur

Longueur

Couleur

Fiche technique

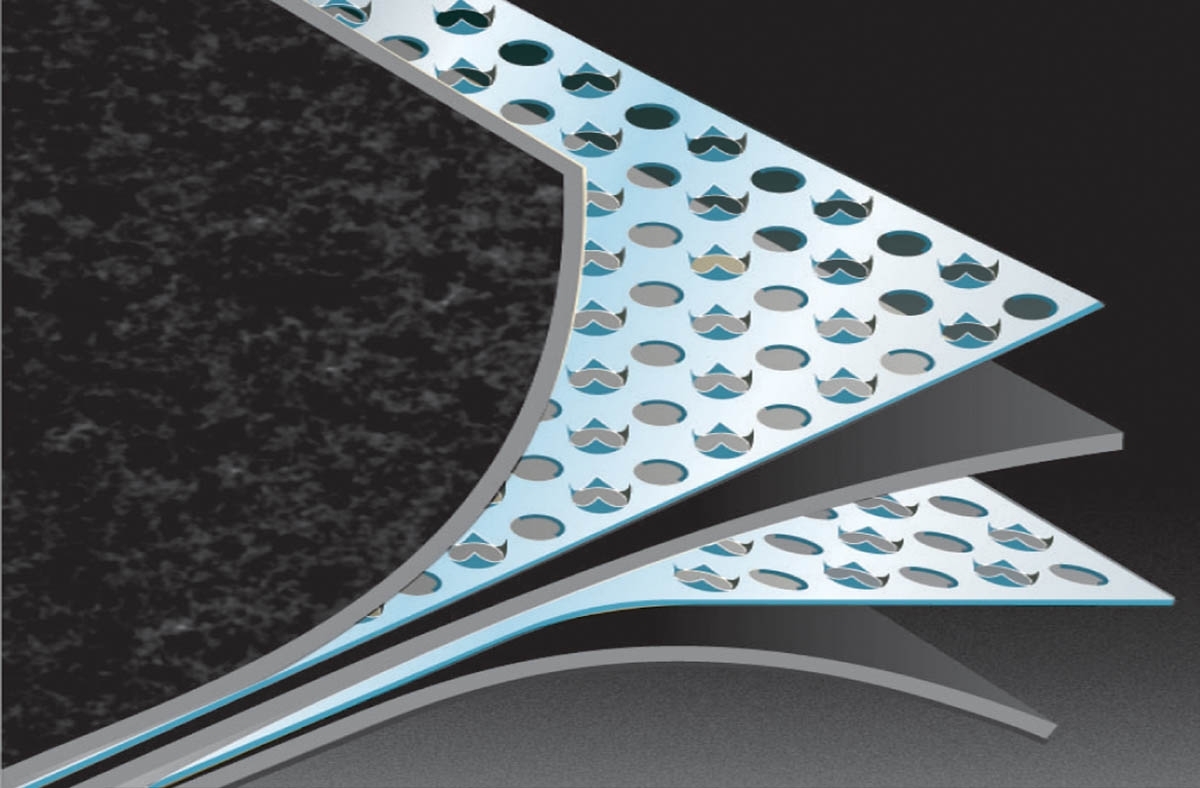

Le joint KLINGER® Graphite PSM-AS est composé de graphite expansé laminé renforcé de tôle en inox à picots. Il est particulièrement recommandé pour résister aux contraintes mécaniques élevées des applications associant hautes températures et pressions.

Il est bien adapté en présence de vapeur d’eau, d’eau surchauffée ainsi que de fluides thermiques. Grâce à son excellente tenue aux produits chimiques, il est possible de l’utiliser sur les process, en particulier les process chauds jusqu’à + 500/550°C. Le joint KLINGER® Graphite PSM-AS est traité antiadhérent sur les deux faces.

Composition :
Graphite pur (98%) traité anti-adhérent armé de tôle à picots Inox 316 L de 0,1 mm (ép. 3 mm = 2 inserts, autres épaisseurs = 1 insert)

Domaines d'applications :
- Applications sévères
- Hautes températures
- Conditions chimiques difficiles
- Fluides caloporteurs
- Vapeur BP/HP

Matière

Graphite

Température min (°C)

-200

Température max (°C)

+500

Pression de service (bar)

200

Compressibilité (%)

- Généraux : Germanischer Lloyd
- Alimentaire : KTW, WRAS (WRc)
- Énergie : TÜV - 40 bar / 250°C (joints de chaudière)
- Émission fugitive : DIN-DVGW 3535-6
- Sécurité feu : DIN EN ISO 10497 (API 607)
- Oxygène : BAM
- Environnement : REACH (SVHC)

Brochure joints souples

Téléchargement (1.81M)

Détails

Caractéristiques techniques

Matière

Graphite

Température min (°C)

-200

Température max (°C)

+500

Pression de service (bar)

200

Compressibilité (%)

Homologations

Documents

Brochure joints souples

Téléchargement (1.81M)

Découpe de joints sur mesure

Depuis plus de 50 ans, nous sommes spécialisés dans la découpe de pièces pour l'étanchéité industrielle. Nos ressources et solutions sur mesure permettent de produire du prototype à la grande série, du projet simple au plus complexe. Grâce à la découpe jet d'eau, cutter et laser, nous sommes en mesure de découper et usiner des matériaux délicats tels que les caoutchoucs compacts et cellulaires, les fibres, les PTFE, les Mica, les graphites.

Nos services

Préconisation, fiabilisation, relevé de côtes, supervision d’arrêts, calcul de couple de serrage, certificat de conformité

Découpe sur plan de l'unité à la série : élastomères, fibres, graphites, mica, PTFE, plastiques, acier, inox, aluminium, cuivre, composites. Fabrication de joints spiralés et striés.
